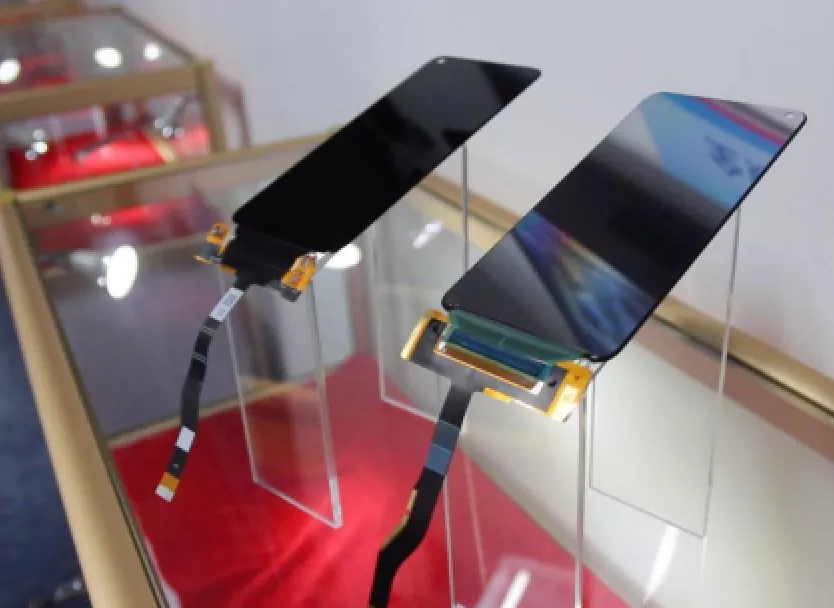

موبائل فون ڈسپلے ماڈیول Rigid-Flex PCB

موبائل فون ڈسپلے ماڈیول Rigid-Flex PCB ایک اہم انٹر کنکشن کیریئر ہے جو جدید سمارٹ فون ڈسپلے ماڈیولز میں اعلی انضمام، اعلی وشوسنییتا اور فولڈ ایبلٹی کو قابل بناتا ہے۔ ایک جامع ڈھانچے کو استعمال کرتے ہوئے جہاں سخت علاقے اجزاء کو محفوظ رکھتے ہیں اور لچکدار علاقہ متحرک موڑنے سے گزرتا ہے، یہ محدود جگہ کے اندر سرکٹ کے استحکام، سگنل کی سالمیت اور مکینیکل استحکام کو یقینی بناتا ہے۔ یہ پتلے اور ہلکے آلات کے لیے ایک بنیادی تکنیکی قابل بنانے والا ہے۔

موبائل فون ڈسپلے ماڈیول Rigid-Flex PCB کیا ہے؟

موبائل فون ڈسپلے ماڈیول Rigid-Flex PCB ایک بنیادی الیکٹرانک جزو ہے جو جدید اسمارٹ فونز میں ڈسپلے اسکرین کو مین بورڈ سے جوڑنے کے لیے استعمال کیا جاتا ہے۔ یہ Rigid PCBs اور Flexible PCBs (FPCs) کی خصوصیات کو یکجا کرتا ہے، جس سے اعلی کثافت والے سرکٹ لے آؤٹ اور مکینیکل فولڈنگ محدود مقامی رکاوٹوں کے اندر ہوتی ہے۔

ساختی اجزاء

1. سخت سیکشن (سخت پی سی بی)

ایک مستحکم سپورٹ ڈھانچہ فراہم کرتا ہے، اہم چپس، کنیکٹر، اور ڈرائیور آئی سی فراہم کرتا ہے۔

ڈسپلے ماڈیول کی مکینیکل طاقت اور طویل مدتی وشوسنییتا کو یقینی بناتا ہے۔

2. لچکدار سیکشن (لچکدار PCB/FPC)

موڑنے کے قابل اور فولڈ ایبل، محدود جگہوں کے اندر ڈسپلے اسکرین اور مین بورڈ کے درمیان روابط قائم کرنے کے لیے استعمال کیا جاتا ہے۔

تین جہتی ترتیب کو سپورٹ کرتا ہے، کنیکٹرز کی تعداد کو کم کرتا ہے، اور سگنل کی سالمیت کو بڑھاتا ہے۔

3. سخت فلیکس ڈیزائن

بغیر کسی رکاوٹ کے سخت اور لچکدار حصوں کو ایک ہی بورڈ پر ضم کرتا ہے۔

ایک سرکٹ حل پیش کرتا ہے جو بیک وقت مستحکم اور لچکدار ہوتا ہے، انتہائی پتلی ڈیوائس ڈیزائن کی سہولت فراہم کرتا ہے۔

بنیادی ساخت اور خصوصیات:

1. 3D روٹنگ: لچکدار حصے کو کاغذ کی طرح فولڈ یا موڑا جا سکتا ہے، فون کے اندر عمودی جگہ کو مکمل طور پر استعمال کرتے ہوئے اجزاء کو فولڈ کرنے کے لیے جیسے کہ ڈرائیور IC اسکرین کے پچھلے حصے میں، اس طرح انتہائی تنگ بیزلز یا حتیٰ کہ بیزل سے کم فل سکرین ڈیزائنوں کو بھی قابل بناتا ہے۔ یہ انتہائی پتلا اسمارٹ فون ڈیزائن کی سہولت فراہم کرتا ہے۔

2. ڈسپلے ماڈیولز میں استعمال ہونے والا سخت فلیکس بورڈ ڈسپلے ڈرائیور IC کو مین بورڈ سے جوڑنے والا کلیدی جزو ہے۔ یہ لچکدار سرکٹس کی موڑنے کی صلاحیت کو سخت بورڈز کے استحکام کے ساتھ جوڑتا ہے، جو اعلیٰ سکرین ٹو باڈی تناسب اور پتلے، ہلکے وزن کے ڈیزائن کو حاصل کرنے کی بنیاد بناتا ہے۔

اہم کارکردگی کے فوائد:

1. موٹائی میں کمی: کنیکٹرز کی موٹائی اور سخت بورڈز کی بے کار کور تہوں کو ختم کرتا ہے، جس کے نتیجے میں مجرد محلول کے مقابلے میں مجموعی ڈھانچہ پتلا ہوتا ہے۔

2. اعلیٰ سگنل کی سالمیت: تیز رفتار امیج ڈیٹا اسٹریمز (4K/8K ویڈیو کو سپورٹ کرنے والے) کو مستحکم طور پر منتقل کرنے کے لیے ہائی ڈینسٹی وائرنگ کی تکنیک (مثال کے طور پر، ڈفرنشل پیئر روٹنگ) اور کم ڈائی الیکٹرک نقصان والے مواد کا استعمال کرتا ہے، مؤثر طریقے سے سگنل کی کشیدگی اور برقی مقناطیسی مداخلت کو دباتا ہے، کم ڈیٹا ٹرانسمیشن کو یقینی بناتا ہے۔

3. مداخلت سے استثنیٰ: لمبی لچکدار کیبلز کے مقابلے میں، سخت فلیکس بورڈ سگنل کے راستوں کو چھوٹا کرتے ہیں اور تانبے کے بہانے یا شیلڈنگ فلموں کے ذریعے برقی مقناطیسی مداخلت کو مؤثر طریقے سے الگ کر سکتے ہیں۔

4. ساختی سالمیت: سخت اور لچکدار حصوں کے درمیان باہمی رابطے سولڈر جوڑوں کے بجائے اندرونی کیمیائی جمع اور پلیٹنگ کے ذریعے بنتے ہیں۔ یہ جنکشن پر موڑنے والی مزاحمت کو روایتی "FPC + کنیکٹر" یا "FPC سولڈرڈ ٹو رگڈ بورڈ" سلوشنز سے کہیں زیادہ بہتر بناتا ہے۔

5. ہائی شاک ریزسٹنس: مربوط ڈھانچہ سولڈر جوائنٹ کی ناکامی کے خطرے کو کم کرتا ہے، قطروں یا کمپن کے دوران بھی مستحکم سگنل کی ترسیل کو یقینی بناتا ہے۔

6. متحرک موڑنے کی حمایت کرتا ہے: فولڈ ایبل فونز میں، یہ برقی کارکردگی کو برقرار رکھتے ہوئے 400,000 سے زیادہ بار بار موڑنے کا مقابلہ کر سکتا ہے۔

کلیدی تکنیکی پیرامیٹرز:

1. ساختی پیرامیٹرز:

پرتوں کی گنتی اور ساخت: عام طور پر 4-6 پرتیں، "سخت فلیکس" تعمیر کا استعمال کرتے ہوئے۔

موٹائی: لچکدار علاقہ عام طور پر انتہائی پتلا پن کے لیے 0.1-0.2 ملی میٹر؛ سخت علاقے کی موٹائی جزو بڑھتے ہوئے اور روٹنگ کی ضروریات کے مطابق ڈیزائن کی گئی ہے۔

کم از کم موڑنے کا رداس: 0.5mm سے کم ہو سکتا ہے، تنگ موڑنے والی جگہوں کے لیے موزوں ہے۔

2. برقی کارکردگی:

لائن کی چوڑائی/جگہ: 可达 40μm - 50μm، اعلی کثافت سگنل ٹرانسمیشن کی ضروریات کو پورا کرتا ہے۔

امپیڈینس کنٹرول: تیز رفتار ڈیفرینشل سگنلز (مثلاً، MIPI DSI) کے لیے سخت مائبادی کنٹرول (مثلاً 100Ω ±10%)۔

ٹرانسمیشن بینڈوتھ: ہائی ریزولوشن، ہائی فریم ریٹ ڈسپلے کی ضروریات کو پورا کرتے ہوئے، فی چینل کئی Gbps کی تیز رفتار ڈیٹا ٹرانسمیشن کو سپورٹ کرتا ہے۔

3. مواد اور وشوسنییتا:

سبسٹریٹ: لچکدار سیکشن Polyimide (PI) یا اعلی کارکردگی والے Liquid Crystal Polymer (LCP) کا استعمال کر سکتا ہے، جس کے بعد الٹرا پتلا پن، کم نقصان، اور موڑنے والی برداشت میں فوائد پیش کیے جاتے ہیں۔

موڑنے والی برداشت: متحرک موڑنے والی زندگی کی ضرورت>400,000 سائیکل۔

آپریٹنگ درجہ حرارت: -30 ° C سے +85 ° C، کنزیومر الیکٹرانکس کے استعمال کے ماحول کی سخت ضروریات کو پورا کرتا ہے۔

درخواست کے منظرنامے۔

یہ پروڈکٹ جدید سمارٹ فون ڈسپلے سسٹمز کے لیے بنیادی انٹرکنکشن اور سپورٹ سلوشن ہے، بنیادی طور پر ہائی اینڈ فون اسکرینز (عام طور پر 6.7 انچ سے کم)، کمپیکٹ اسٹیکنگ اور اعلیٰ معیار کے سگنل ٹرانسمیشن کو فعال کرتی ہے۔

ہماری قدر کی تجویز

ہم موبائل فون سیکٹر میں ڈسپلے انٹر کنکشن کے لیے صنعت کے معروف rigid-flex بورڈ کے حل فراہم کرنے میں مہارت رکھتے ہیں۔ ہم نہ صرف معیاری اعلیٰ قابل اعتماد مصنوعات پیش کرتے ہیں بلکہ باہمی تعاون کے ساتھ ڈیزائن، نقلی اصلاح، اور اپنی مرضی کے مطابق ترقی میں مضبوط صلاحیتوں کے مالک ہیں۔ درست سرکٹ پروسیسنگ، میٹریل سائنس، تھرمل سمولیشن، اور سگنل انٹیگریٹی تجزیہ میں گہری مہارت کے ساتھ، ہم مکمل پروسیس سپورٹ فراہم کرنے کے لیے گاہکوں کے ساتھ قریبی تعاون کرتے ہیں — تصور ڈیزائن سے لے کر بڑے پیمانے پر پروڈکشن تک — مخصوص ID ڈیزائنز، اسٹیکنگ آرکیٹیکچرز، اور کارکردگی کے اہداف کے مطابق۔ ہم جدید انجینئرنگ کا فائدہ اٹھانے کے لیے پرعزم ہیں تاکہ صارفین کو اسمارٹ فون ڈسپلے سسٹمز میں جگہ اور کارکردگی کی حدود کو آگے بڑھانے میں مدد ملے، واضح اور زیادہ مستحکم بصری تجربات پیدا کیے جائیں، اور ہمیں آپ کا قابل اعتماد بنیادی جزو پارٹنر بنایا جائے۔
