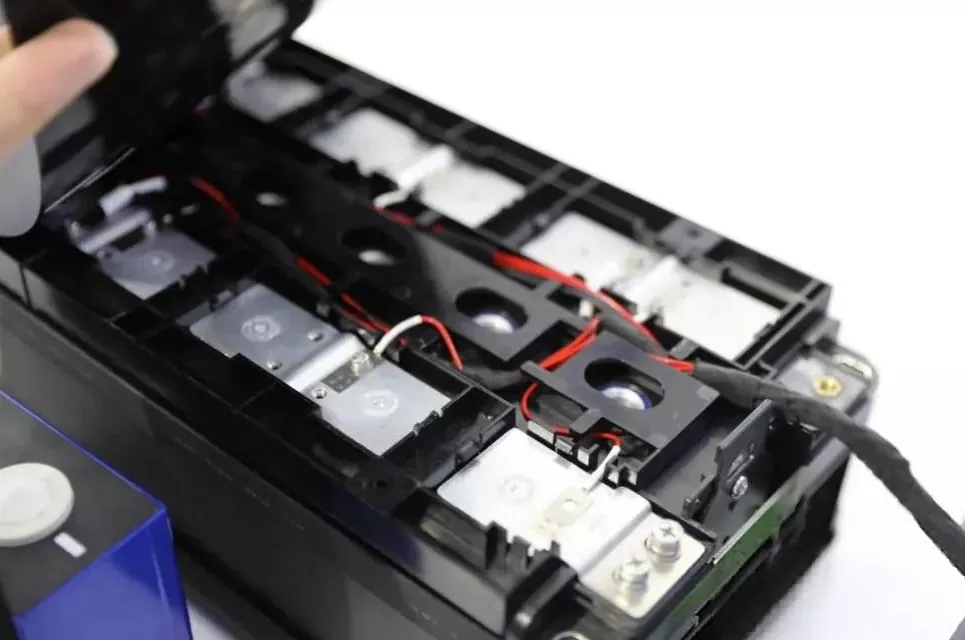

Honflex Electronics پاور بیٹری پیک Cable-CCS پیش کرتا ہے، جو ایک بیٹری کنکشن اور انتظامی جزو ہے جو روایتی کیبلز (تاروں، ٹرمینلز، کنیکٹرز) کو بس بارز، پلاسٹک کے ساختی اجزاء، درجہ حرارت کے سینسر اور دیگر عناصر کو ایک یونٹ میں ضم کرتا ہے۔ FPC (لچکدار طباعت شدہ سرکٹ) پر مبنی CCS کے برعکس، ہم حسب ضرورت کی حمایت کرتے ہیں۔ ماڈیولر اور مربوط ڈیزائن کے ذریعے، ہم نے پہلے سے بکھرے ہوئے اور بے ترتیب سینسنگ ہارنسز کو منظم طریقے سے اپ گریڈ کیا ہے۔ یہ بیٹری سیفٹی مانیٹرنگ، اسٹیٹس اسسمنٹ، اور کارکردگی کی اصلاح کے لیے ایک کلیدی بنیادی ماڈیول ہے۔
چونکہ ماڈیول کے اندر بنیادی ویلڈنگ اور کنکشن فائنل اسمبلی سے پہلے مکمل ہو چکا ہے، درجنوں یا حتیٰ کہ سینکڑوں بکھرے ہوئے اسمبلی پوائنٹس کو کئی ماڈیولر اجزاء میں ضم کر کے، پیداواری عمل کو آسان بنایا گیا ہے اور سائٹ پر ویلڈنگ یا ناقص اسمبلی کی وجہ سے دوبارہ کام کرنے کی شرح کو کم کر دیا گیا ہے۔
پاور بیٹری پیک کیبل-CCS کا مربوط ڈھانچہ ڈیزائن گندی روایتی وائرنگ اور دیگر پائپ لائنوں کے ساتھ مداخلت اور پہننے کے مسائل کو مؤثر طریقے سے حل کرتا ہے۔ پلاسٹک بریکٹ میں تاروں کو صاف ستھرا کرنے سے، یہ جگہ کے استعمال کو بہتر بناتا ہے اور بعد میں دیکھ بھال کے کام میں بھی سہولت فراہم کرتا ہے۔ اس کے علاوہ، پختہ آٹو موٹیو وائرنگ کے عمل کی بنیاد پر، سپلائی چین پختہ ہے اور خام مال کی قیمتیں شفاف ہیں، جو مینوفیکچررز کے لیے ایک مثالی انتخاب فراہم کرتے ہیں جو ایک مستحکم اپ گریڈ کا راستہ چاہتے ہیں لیکن نئے ایف پی سی کے عمل پر جانے کے لیے تیار نہیں ہیں۔
ماڈیولر پلاسٹک کے ساختی اجزاء کیبلز اور کنکشن پوائنٹس کے لیے متحد موصلیت کا تحفظ اور مکینیکل فکسشن فراہم کرتے ہیں، جس سے نظام کی کمپن اور اثر مزاحمت کو بہتر بنایا جاتا ہے۔ آپریشنل حفاظت کو یقینی بنانا
ماڈیولر انٹیگریٹڈ ڈیزائن بکھری ہوئی آزاد وولٹیج سیمپلنگ لائنوں اور ٹمپریچر سینسر لائنوں کو کنیکٹرز اور ٹرمینلز کے ذریعے ایک منظم وائرنگ ہارنس اسمبلی میں ضم کرتا ہے، بنیادی طور پر روایتی اسمبلی کے طریقہ کار کو تبدیل کرتا ہے "پہلے بکھری ہوئی لائنوں کو بچھانے، پھر ٹرمینلز کو جوڑنے"، اور معیاری فنکشنل اکائیوں کی تخلیق۔
2. بس بار اور بیٹری ٹرمینلز کے درمیان تعلق عام طور پر لیزر ویلڈنگ کے ذریعے حاصل کیا جاتا ہے۔ یہ کنکشن کنیکٹر کے اندر کرمپنگ، ویلڈنگ، یا انضمام کے ذریعے حاصل کیا جاتا ہے، جس سے ساخت کے مجموعی استحکام کو یقینی بنایا جاتا ہے اور ایک تار کے ڈھیلے ہونے سے گریز کیا جاتا ہے۔
3. انکولی آٹومیشن اپ گریڈ۔ روایتی لوز لائن وائرنگ دستی اسمبلی پر انحصار کرتی ہے، جبکہ پاور بیٹری پیک کیبل-CCS ماڈیول میں ضم ہے۔ اس کی باقاعدہ شکل اور واضح انٹرفیس اسے خودکار اسمبلی کے عمل کے اعلیٰ درجے کے مطابق ڈھالنے کے قابل بناتے ہیں۔
4. گاہک کی ڈیزائن کی ضروریات کے مطابق، اسے دیگر FPC یا PCBA (پرنٹڈ سرکٹ بورڈ اسمبلی) کے ساتھ ملا کر ہائبرڈ انضمام کا حل بنایا جا سکتا ہے۔ مختلف لاگت، کارکردگی اور جگہ کی ضروریات کو پورا کرنے کے لیے "وائرنگ ہارنس + آئسولیشن بورڈ" یا "FPC + ویکیوم فارمنگ/وائرنگ ہارنس" اسکیمیں ہیں۔
| تفصیلات | تفصیلات |
| وولٹیج کے حصول کی درستگی | ±5 mV کے اندر خرابی۔ |
| موصلیت مزاحمت | 100 MΩ سے زیادہ |
| مزاحمت سے رابطہ کریں۔ | مائیکرو اوہم (µΩ) کی سطح |
| کمپن اور شاک برداشت | سخت مکینیکل وائبریشن اور جھٹکا ٹیسٹ پاس کیا جو گاڑی کے آپریشن کی نقل کرتا ہے۔ |
| آپریٹنگ درجہ حرارت کی حد | -40 ° C سے 125 ° C یا چوڑا |
| سگ ماہی اور تحفظ کا درجہ | IP67 سے ملتا ہے۔ |
| شعلہ ریٹارڈنٹ گریڈ | UL94 V-0 معیارات کی تعمیل کرتا ہے۔ |
| ویلڈنگ کی طاقت | تناؤ اور چھلکے کی طاقت کے معیار پر پورا اترتا ہے۔ |
ایسے منصوبوں کے لیے جو لاگت کے لیے حساس ہیں اور ٹرانزیشن پر عمل کرتے ہیں، خاص طور پر بالغ وائرنگ سپلائی سسٹم کے ساتھ بیٹری پیک کے لیے، کم سے کم تبدیلیاں کر کے، کارکردگی اور بھروسے کو بہتر بنایا جا سکتا ہے۔ درمیانے اور بڑے بیٹری کے ماڈیولز اور انرجی سٹوریج سسٹمز کے ساتھ ساتھ کمرشل گاڑیوں اور انرجی سٹوریج کے لیے، پاور بیٹری پیک کیبل-CCS "وائرنگ + FPC" یا "wiring + PCBA" قسم کے جامع CCS حل کے حصے کے طور پر کام کر سکتا ہے، ہائی کرنٹ ٹرانسمیشن یا مخصوص کنکشن کی اقسام میں اپنے منفرد فوائد کا فائدہ اٹھاتے ہوئے۔
ہم برقی بیٹری کی صنعت کو کارکردگی، بھروسے اور لاگت کے درمیان درپیش توازن کے چیلنجوں سے بخوبی واقف ہیں۔ بالغ آٹوموٹو برقی کنکشن ٹیکنالوجی کی بنیاد پر، یہ بہت اہم ہے۔ ہم جو قدر پیش کرتے ہیں وہ نہ صرف اعلیٰ معیار کے ماڈیولز فراہم کرنے میں مضمر ہے جو گروپ کے معیارات جیسے کہ "نیو انرجی بیٹری کنکشن سسٹم (CCS) اجزاء تکنیکی تقاضوں کو پورا کرتے ہیں"، بلکہ اس میں ڈھانچہ جاتی ڈیزائن، وائرنگ کے عمل، خودکار اسمبلی انضمام اور جامع جانچ کی توثیق پر مشتمل ایک جامع خدمت کی صلاحیت بھی شامل ہے۔ ہم بیٹری پیک ڈیزائن اور مینوفیکچرنگ کے اپ گریڈ کے راستے پر آپ کے لیے ایک قابل اعتماد پارٹنر بن گئے ہیں۔ اگر آپ کیبل CCS کی تکنیکی تفصیلات میں مزید گہرائی میں جانا چاہتے ہیں یا اس کا دوسرے تکنیکی راستوں سے موازنہ کرنا چاہتے ہیں، تو براہ کرم کسی بھی وقت تعاون کے معاملات پر بات کرنے کے لیے آزاد محسوس کریں۔ آپ نائب صدر ٹل ڈنگ سے رابطہ کر سکتے ہیں (ٹیلیفون: +86 18750290300, ای میل:rding@hon-flex.com) یا بزنس مینیجر رک وانگ (ٹیلیفون:+86-15959382432, ای میل:yhwang@hon-flex.com)، یا ویب سائٹ ملاحظہ کریں۔مزید معلومات کے لیے
